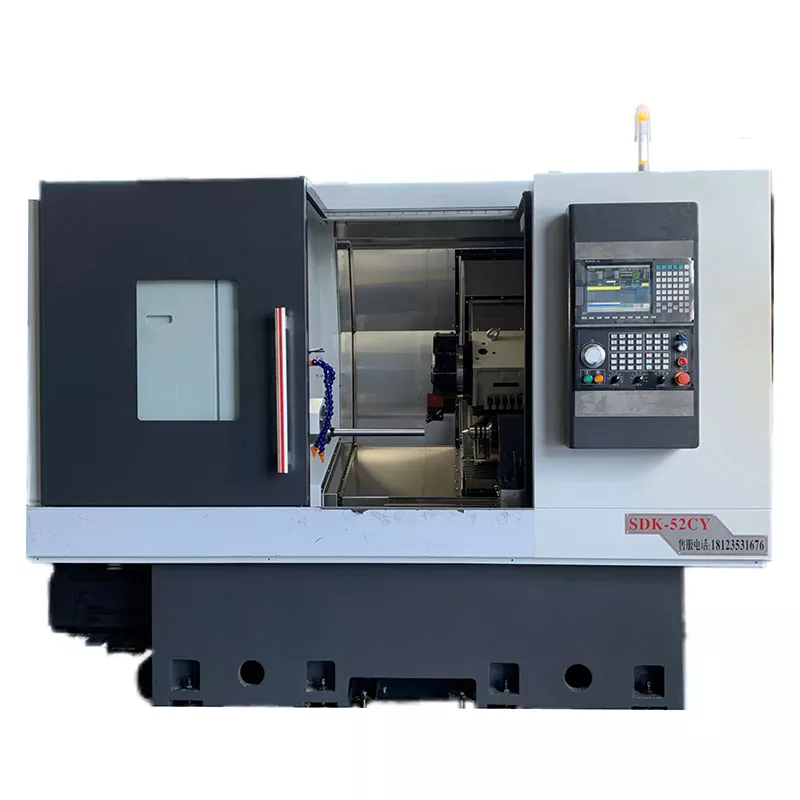

Интерполирани Y-оста завой-мелница CNC машинни инструменти

Интерполираните Y-оста завой на CNC машинни инструменти на CNC, като усъвършенстван модел в серията от сложни сложни машини, използва своя уникален метод на обработка, който съчетава гъвкавото движение на предния и вал на X-ос с прецизното вертикално изместване на Y-оста, за да се постигне ефективна интегриране на многопроцесовата обработка. Този иновативен дизайн не само значително повишава ефективността на производството, но и безпроблемно се привежда в съответствие с спешните изисквания на съвременното производство за ефективно и висококачествено производство.

Изпратете запитване

Описание на продукта

Нашите интерполирани инструменти за свързване на CNC за завъртане на Y-ос са оборудвани с внесени линейни ръководства с висока точност, ролкови винтове и прецизни лагери.

Той напълно използва най -големите предимства на тежкото рязане на оси и висока твърдост.

Това е машина за обработка на съединение за завъртане с интерполирана Y-ос на мощност на Y-ос и Tailstock Center, нов модел, който замества машината с права Y-ос.

Програмируемият хидравличен център на опашката позволява да се разшири или се прибира, като улеснява лесната затягане на работното място. Той има двустепенна контрола (бърз и бавен).

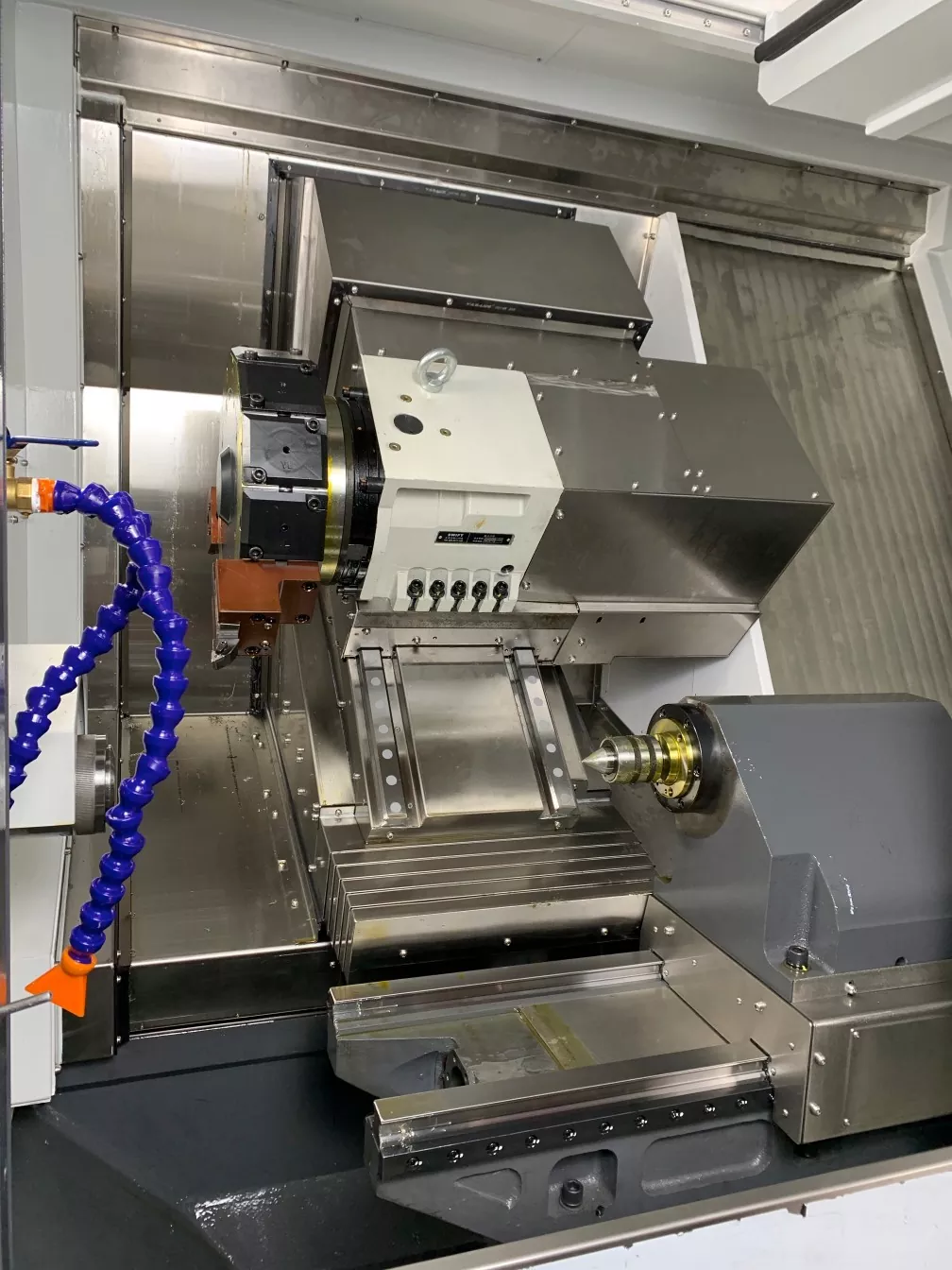

Захранващата кула се използва за обработка на части с висока реалност, а интерполираната мощност на Y-ос може да се използва в комбинация с функцията на съединението на въртене към машинни сложни части.

Леглото на машинния инструмент приема високо-нисък дизайн на релсата със съотношение на ъгъла 15:30 градуса, което може ефективно да гарантира, че инструментът на машината няма да се деформира по време на дългосрочна работа и има добра твърдост и силна стабилност.

Параметър на продукта （Спецификация）

Капацитет за обработка	52CY
Завъртете тялото на леглото	Φ600
Най -голямата обработка на диаметъра	Φ350
Шпиндел
Нос на шпиндела	A2-6
Бар бленда	Φ52
Скорост на шпиндела	0-4500
Механична точност
Повторете точността на позициониране	± 0,005
Вретено изстрелване	≤0.005/100mm
Шпиндел конус	≤0.005/100mm
X, Z Crosshair	≤0.005/100mm
X/z оста бързо движеща се скорост	24м/мин
Пътуване на опашната седалка
Спецификация на опашката в ръкава	Mo's 4#
Пътуване на опашната седалка	500 мм
Метод за движение на опашната седалка	плъзгач
Най -високо разстояние на Чък	630 мм
Обхват на налягането на опашката	5-20 килограма
Топ маршрут	120 мм
Конструкция на опашната седалка	Прецизен тип ръкав
Аксиален удар
X-ос радиус на пътуване	260 мм
Z-ос инсулт	620 мм
Y-ос инсулт	﹢ 60mm﹣68mm
Мощност на двигателя
Шпиндел (серво) и мотор	11kW
X ос (серво) и мотор	3.1kw
Z ос (серво) и мотор	3.1kw
Y ос (серво) и мотор	2.4kw
Мотор на захранване	5.5kW
Измиване
Измиване	BMT55
Други
Тегло	5000 кг
Механични размери	290019502100

ПРОДУКТНО ПРОДУКТ И ПРИЛОЖЕНИЕ

Интерполираните инструменти за машинна машина за свързване на Y-ос се използват широко в различни производствени индустрии, особено при обработката на висока точност и сложни части, като докинг вложки, автомобилни части, медицинско оборудване и др., Които имат значителни предимства. В допълнение, той може да се използва и за обработка на части със сложни геометрични форми, различни размери и високи изисквания за точност, като цилиндрични повърхности, конични повърхности, стъпаловидни повърхности, сферични повърхности и други видове въртящи се повърхности.

Подробности за производството

Той се задвижва и контролира от винтов пръч и серво мотор. Програмните инструкции за движение и тяга могат да бъдат зададени, а операцията е проста.

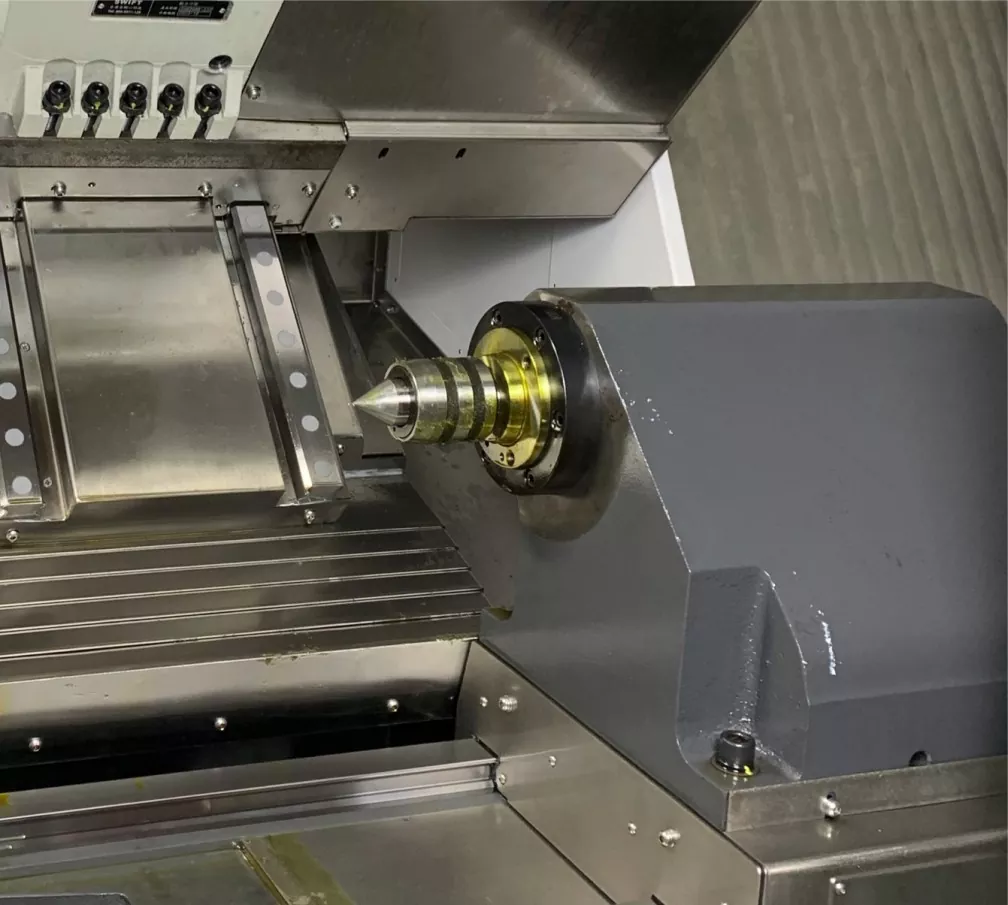

Той възприема дизайна на програмируем хидравличен опашки, което улеснява осигуряването на закръгленост и концентричност при обработка на ултра-дълги и стройни части на вала.

Програмируемото хидравлично опашка може да контролира движението напред, движението назад и спирането на опашката през M-кодове и K-кодове. Освен това той позволява произволно регулиране на налягането. Той е прост, удобен, безопасен и надежден.
