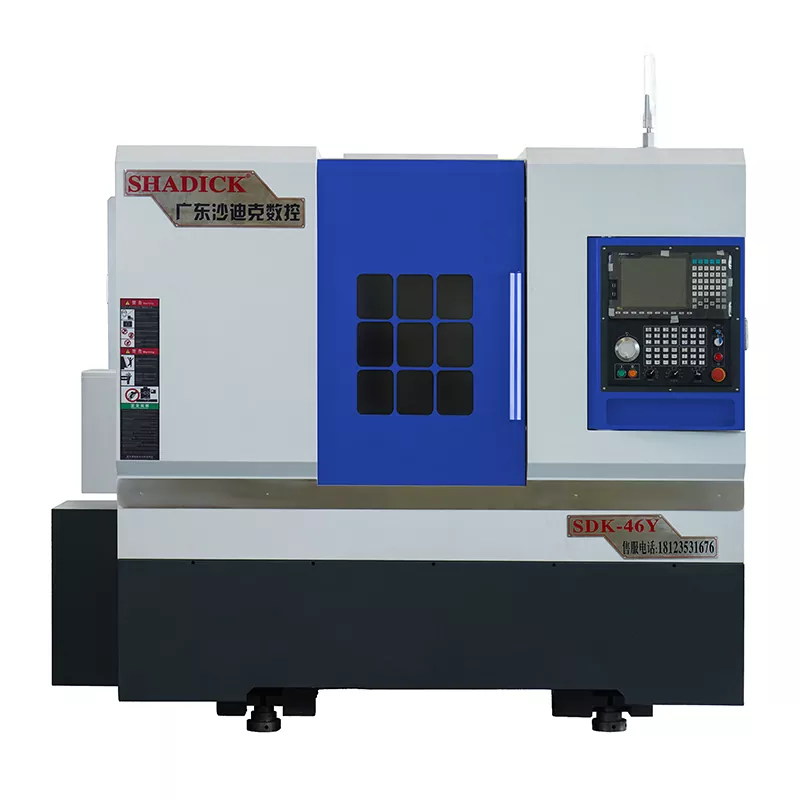

46-Обрати и фрезови съединения CNC машини

Shadick осигурява не само висок клас 46-обратни и фрезови съединения CNC машинни инструменти, но и се отличава с персонализирани услуги. Нашият технически екип внимателно ще проектира потока на процеса, конфигурира инструменти и решения за автоматизация на план въз основа на специфичните нужди на всеки клиент, наистина предоставяйки решение „едно гише“ за всички клиенти. Изборът на Shadick означава избора на производствен партньор, който може да постигне ефективни и безгрижни без операции.

Изпратете запитване

Описание на продукта

Нашите 46-въртящи се и фрезови съединения CNC машинни инструменти използват True Y-Axis Control Control, за да извършват сложна част от обработката на части.

Всяка ос е оборудвана с импортирани линейни водачи с висока точност, ролки и прецизни лагери.

Той може да извърши мащабна прецизна обработка на стоманени части и неръждаема стомана, както и пробиване и потупване на краищата на вала.

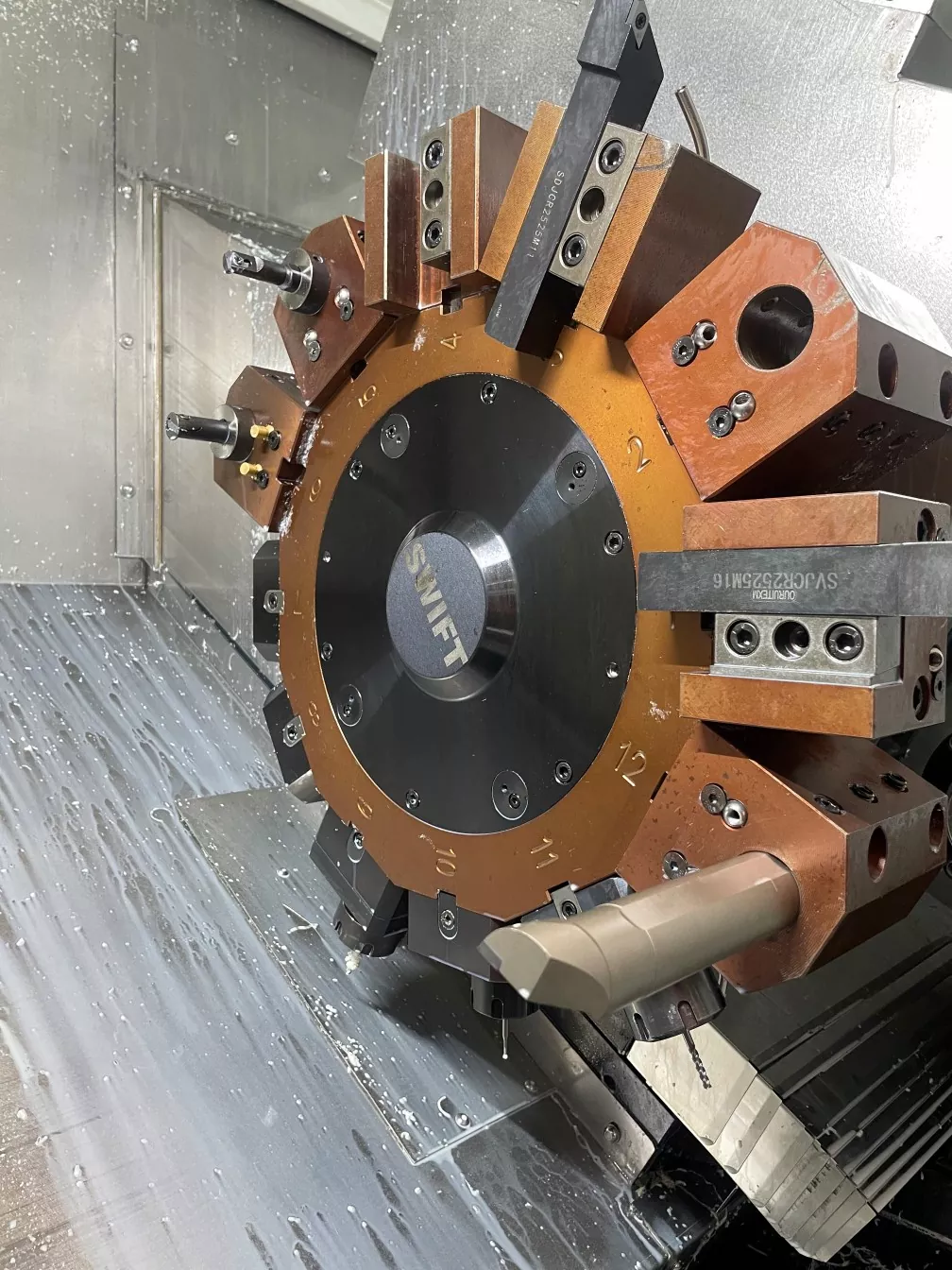

Y-оста на директната свързана мощност кула приема 4-проводник за релси/двоен твърд релс, което значително подобрява прецизността и високата твърдост.

Параметър на продукта （Спецификация）

Капацитет за обработка	46y
Завъртете тялото на леглото	Φ450
Най -голямата обработка на диаметъра	Φ350
Шпиндел
Нос на шпиндела	A2-5
Бар бленда	Φ46
Скорост на шпиндела	0-6000
Механична точност
Повторете точността на позициониране	± 0,003
Вретено изстрелване	≤0.005/100mm
Шпиндел конус	≤0.005/100mm
X, Z Crosshair	≤0.005/100mm
X/z оста бързо движеща се скорост	24м/мин
Аксиален удар
X-ос радиус	250 мм
Z-ос инсулт	400 мм
Y-ос инсулт	± 35 мм
Мощност на двигателя
Шпиндел (серво) и мотор	7.5kw
X ос (серво) и мотор	3.1kw
Z ос (серво) и мотор	3.1kw
Y ос (серво) и мотор	2.4kw
Мотор на захранване	5.5kW
12 - Труд за захранване на станцията (BMT40)	Крал CNC от Тайван, Китай
Power Head 0 - степен	2
Power Head 90 - степен	2
Други
Тегло	3600 кг
Механични размери	273017101920

ПРОДУКТНО ПРОДУКТ И ПРИЛОЖЕНИЕ

Съединените инструменти на CNC с 46-въртящи се съединения на CNC Shadick съчетават функциите на струг и център за обработка. Той е специално проектиран да обработва продукти с високи изисквания за прецизност, концентричност и коаксиалност. Обикновено се използва за обработка на резервни части в полета като автомобилната, аерокосмическата и маловажна производствена индустрия. С едно затягане може да завърши обработката на сложни части, да съкрати времето за производство и да намали разходите.

Подробности за производството

46 ВЪВЕДЕНИЕ И СЪДЪРЖАНЕ НА СЪДЪРЖАНИЕ НА ЦЕНКИ МАШИНИ ВЪТРЕШНИ СТРУКТИВНИ СТРУКТИРАНИ РАЗПРЕДЕЛЕНИЯ

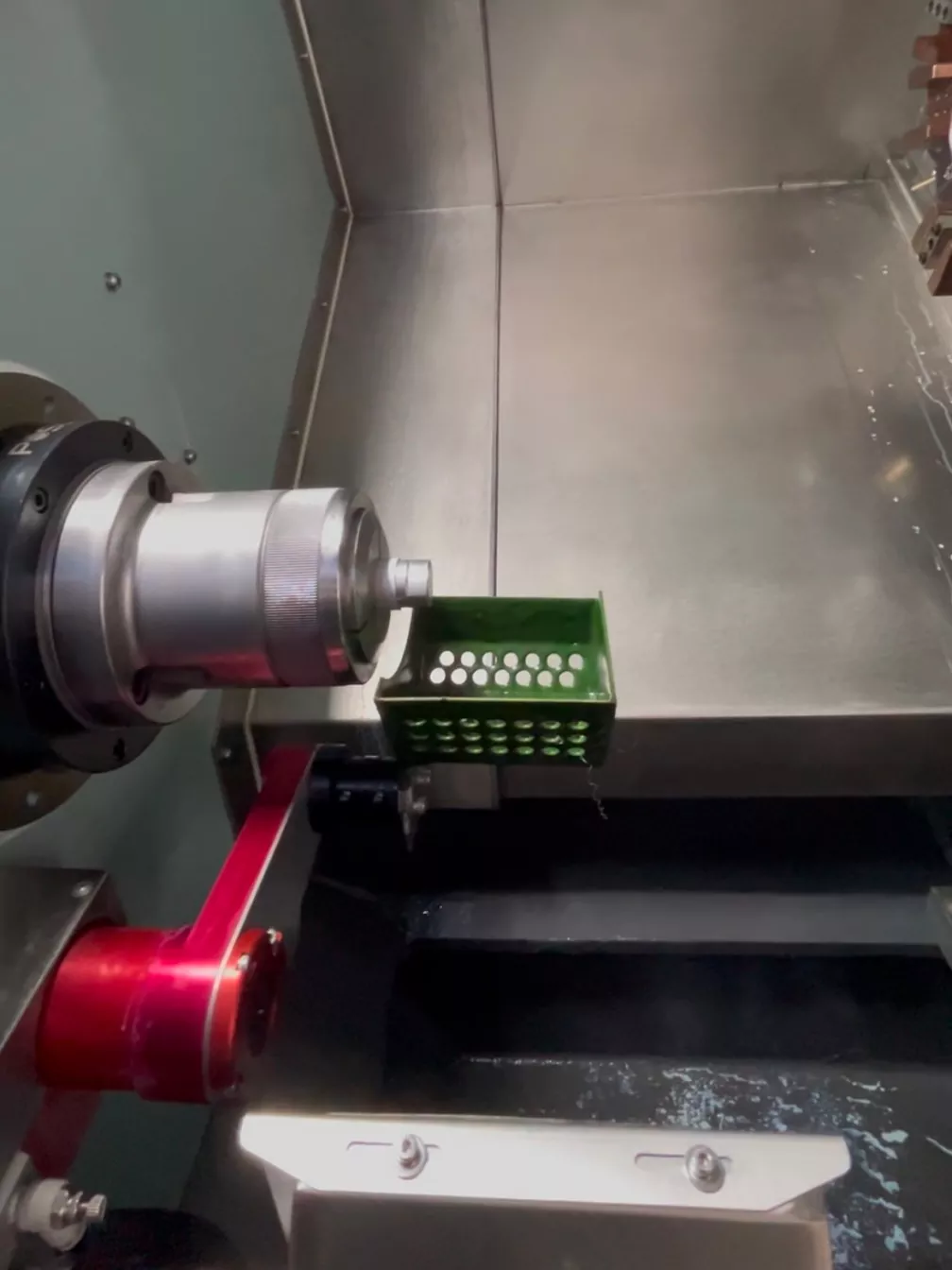

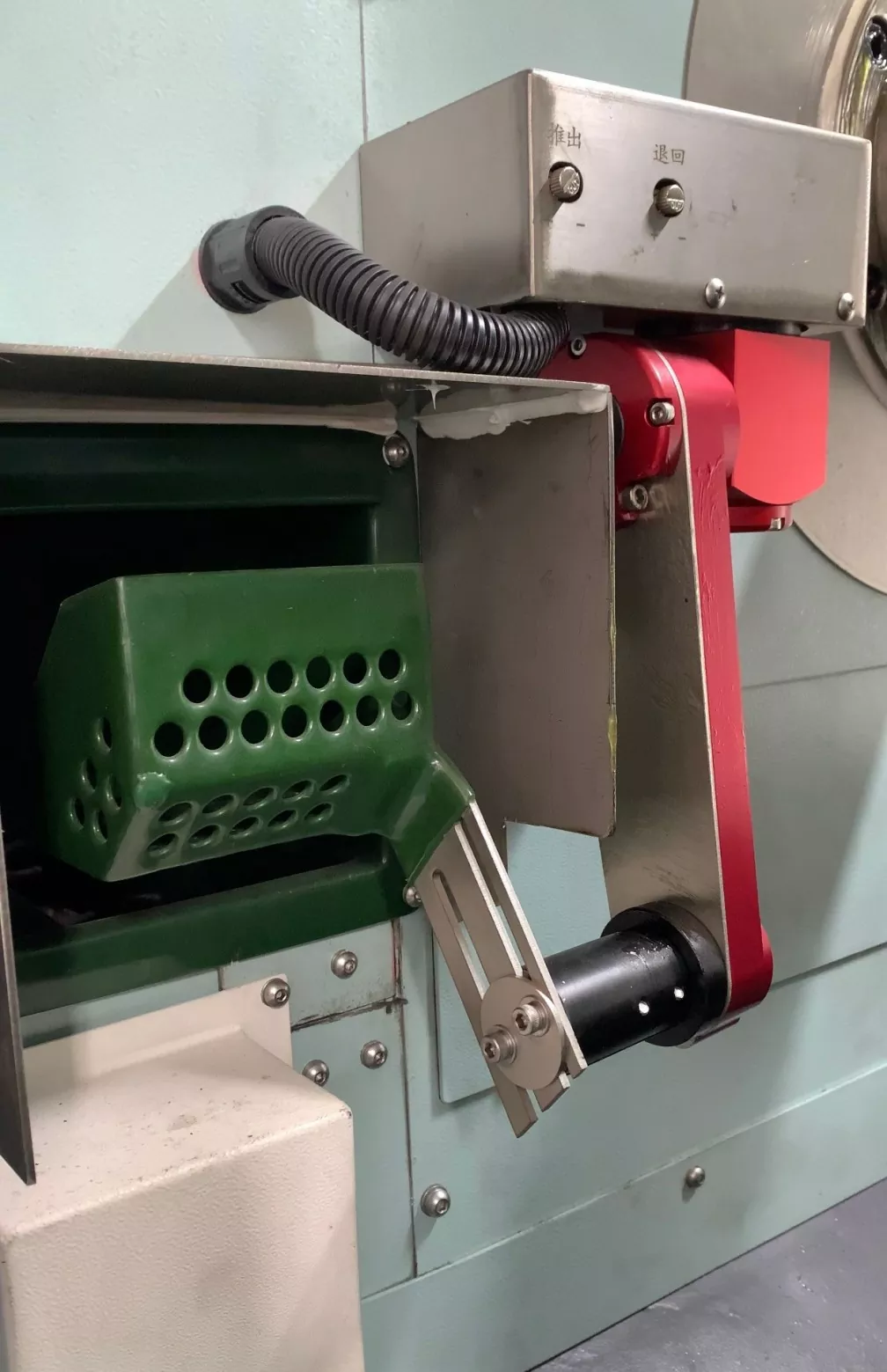

Нашето оборудване позволява незадължителното инсталиране на колекционер на детайли и автоматично захранващо устройство според нуждите на клиентите, които могат да спестят време и труд, и да намалят разходите.
