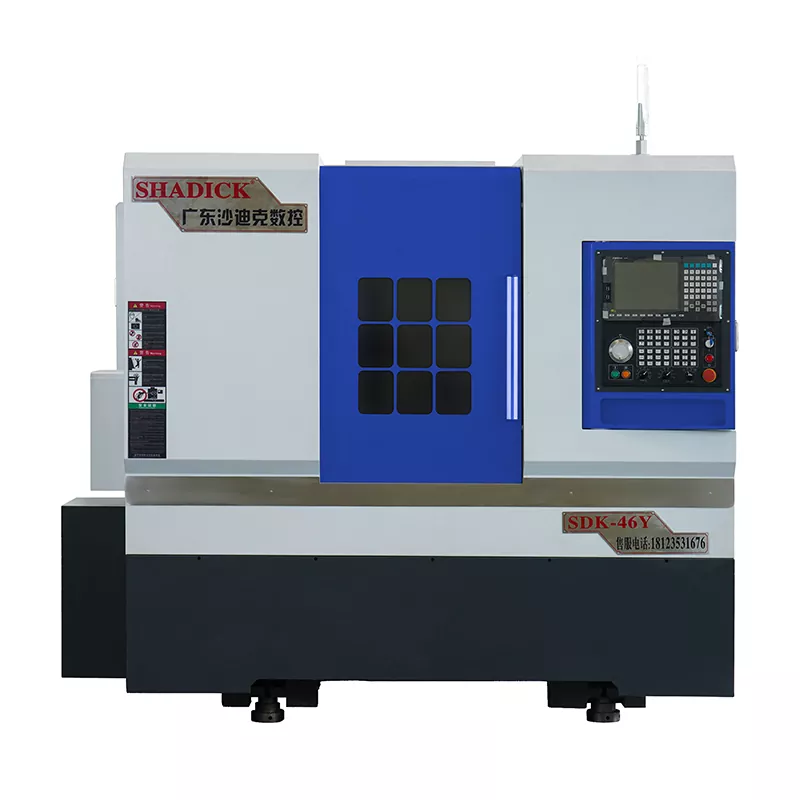

46-ТЕЛСТАКОК КОМПОСИТЕЛЕН КОМПОЗИТЕН CNC MACHINE

Композитната CNC машина с 46 опашки за измиване е често използвано оборудване в производствената индустрия, комбинирайки функциите на завъртане, смилане, сондиране, подслушване и други, което позволява изпълнението на множество задачи с една настройка. Нашият център за завъртане е особено подходящ за обработка на сложни части, като стройни компоненти и сложни извити повърхности, които често са трудни за постигане с висока ефективност и прецизност, използвайки традиционните методи за обработка.

Изпратете запитване

Описание на продукта

46-ТЕЛСТАКТ КОМПОСИТЕЛЕН КОМПОЗИТ КУМИТЕН КУМС може едновременно да постигне многопроцесови функции на съединение за завъртане, като завъртане, смилане, сондиране, потупване, хобинг и слот.

С-ос на шпиндела е оборудван с магнитен енкодер на магнитния пръстен с висока разделителна способност, който позволява непрекъснато индексиране (с точност на индексиране до 0,01 градуса). Той се сглобява коаксиално с машинния инструмент, за да се гарантира точността на позициониране и високата надеждност на оста.

Той приема напълно затворен защитен дизайн, който ефективно защитава важни компоненти като винтове, водачи и лагери. Той е естетически приятен, стабилен и издръжлив.

Той използва операционната система на Taiwan SYNTEC, която позволява бързо позициониране по време на работа с висока скорост, като ефективно подобрява ефективността и точността на индексирането.

Параметър на продукта （Спецификация）

Капацитет за обработка	46y
Завъртете тялото на леглото	Φ450
Най -голямата обработка на диаметъра	Φ350
Шпиндел
Нос на шпиндела	A2-5
Бар бленда	Φ46
Скорост на шпиндела	0-6000
Механична точност
Повторете точността на позициониране	± 0,005
Вретено изстрелване	≤0.005/100mm
Шпиндел конус	≤0.005/100mm
X, Z Crosshair	≤0.005/100mm
X/z оста бързо движеща се скорост	24м/мин
Пътуване на опашната седалка
Спецификация на опашката в ръкава	5##
Пътуване на опашната седалка	370 мм
Метод за движение на опашната седалка	плъзгач
Най -високо разстояние на Чък	450 мм
Обхват на налягането на опашката	5-20 килограма
Топ маршрут	120 мм
Конструкция на опашната седалка	Прецизен тип ръкав
Аксиален удар
X-ос инсулт	250 мм
Z-ос инсулт	510 мм
Y-ос инсулт	± 35 мм
Мощност на двигателя
Шпиндел (серво) и мотор	7.5kw
X ос (серво) и мотор	3.1kw
Z ос (серво) и мотор	3.1kw
Y ос (серво) и мотор	2.4kw
Мотор на захранване	5.5kW
15-станция за захранване на станция (BMT40)	Крал CNC от Тайван, Китай
Power Head 0 - степен	2
Power Head 90 - степен	2
Други
Тегло	3600 кг
Механични размери	285017802040

ПРОДУКТНО ПРОДУКТ И ПРИЛОЖЕНИЕ

Комплексът за завъртане с опашка е универсално обработващо оборудване, което комбинира функциите на завъртане и фрезоване и разполага с устройство за опашка, за да поддържа обработката на различни детайли. Тази висока прецизност, висока ефективност и способност и способност за обработка на сложни елементи с обработка на сложни елементи го правят широко използвана в множество индустрии.

Подробности за производството

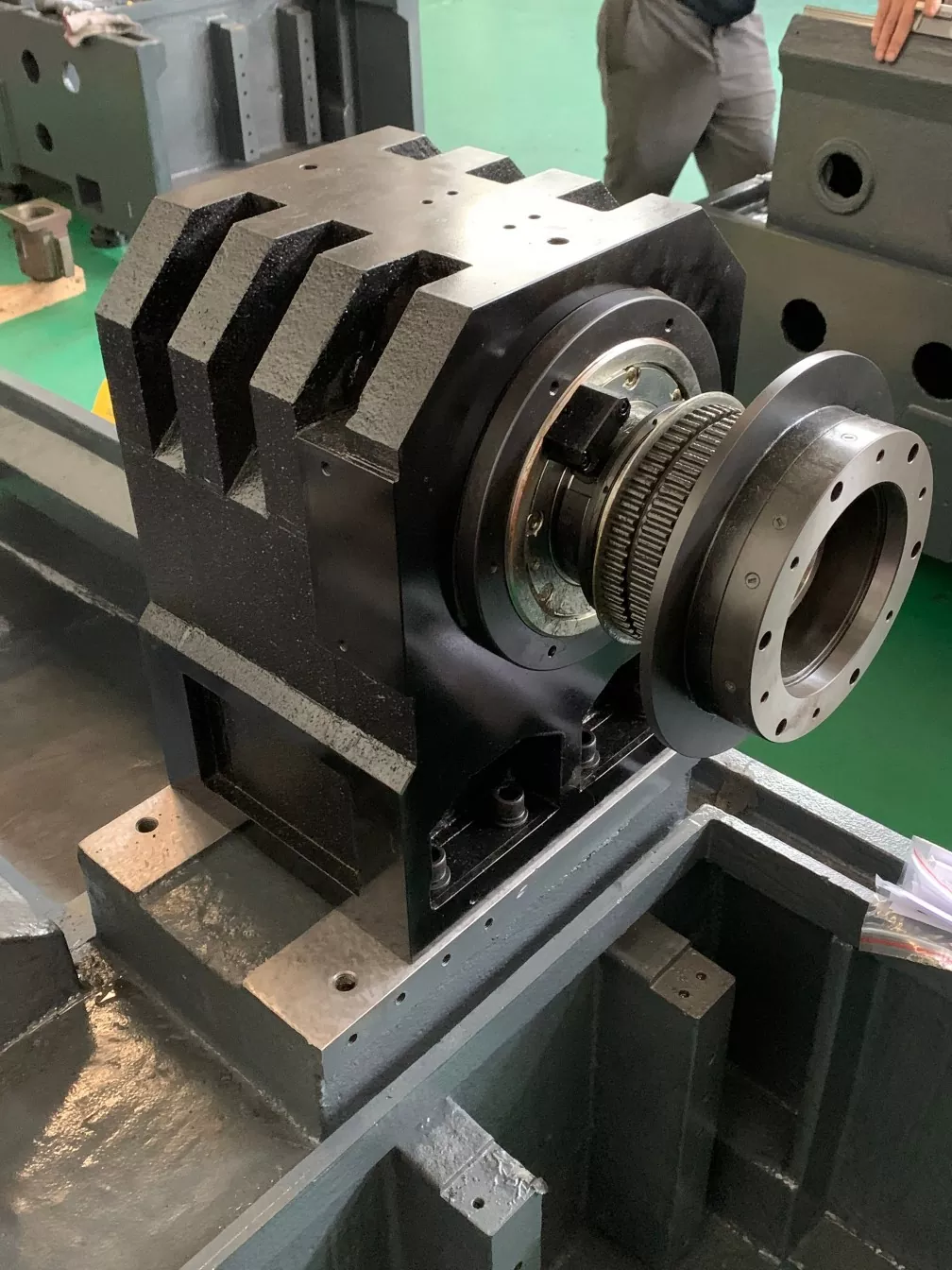

46-Тейлсток Композитен CNC Машина Вътрешна структура на машинния инструмент.

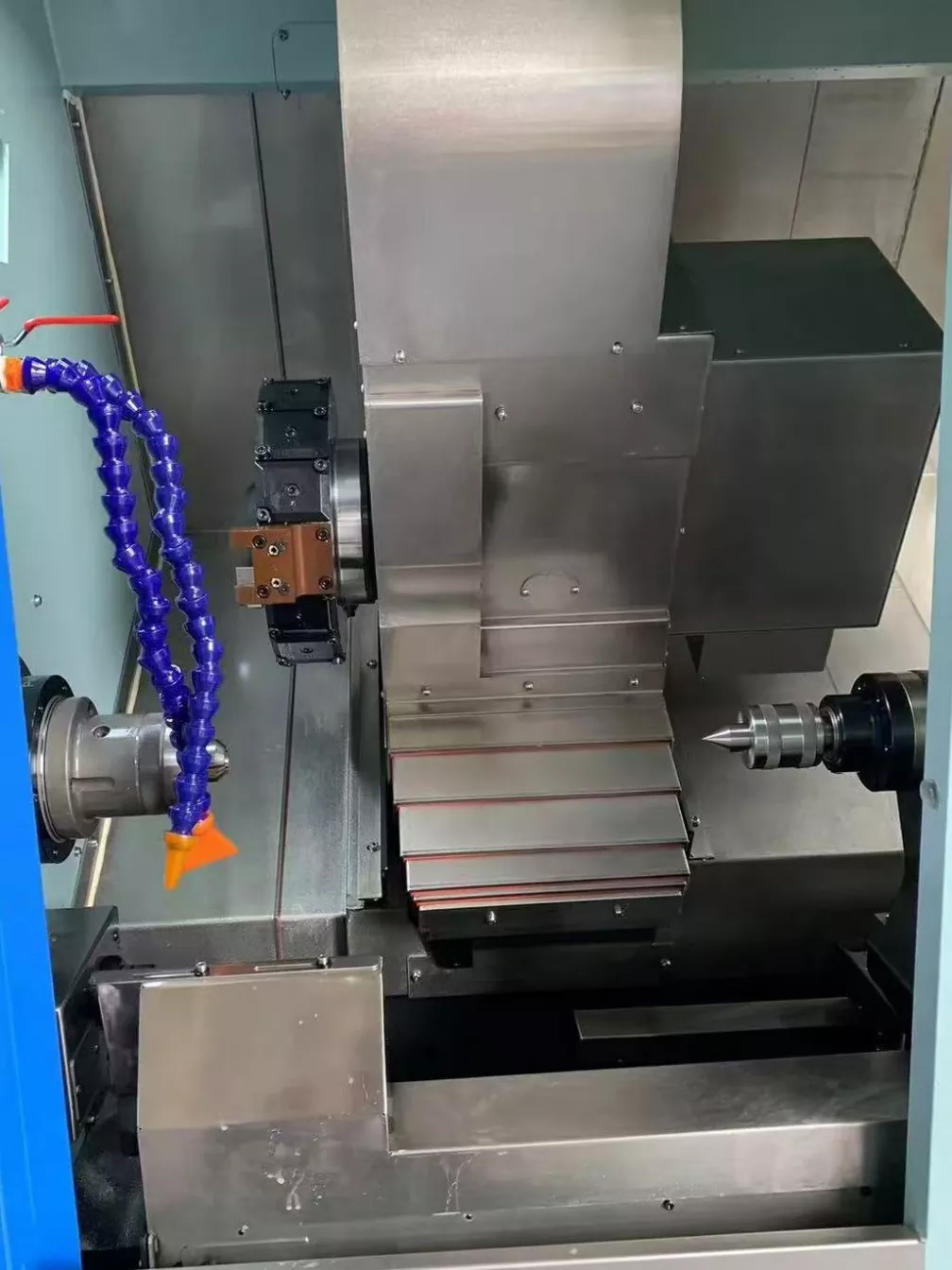

15-станционната кула за мощност може да зареди повече инструменти. Когато обработвате сложни части, не е необходимо често да променяте инструментите, което намалява престоя, причинен от промяната на инструмента и подобрява ефективността на обработката.
