80 вертикални инструменти на CNC машини

80-те вертикални инструмента за CNC машини са оборудвани с много осе контрол, който гъвкаво се адаптира към многостранните нужди за обработка на сложни детайли. Позицията на работната маса е интуитивна, програмирането е просто и е удобно операторите да извършват обработващи операции и корекции на програмата. Той може да се справи с различни материали, включително метали, не метали и т.н., за да отговори на нуждите на обработката на различни индустрии.

Изпратете запитване

Описание на продукта

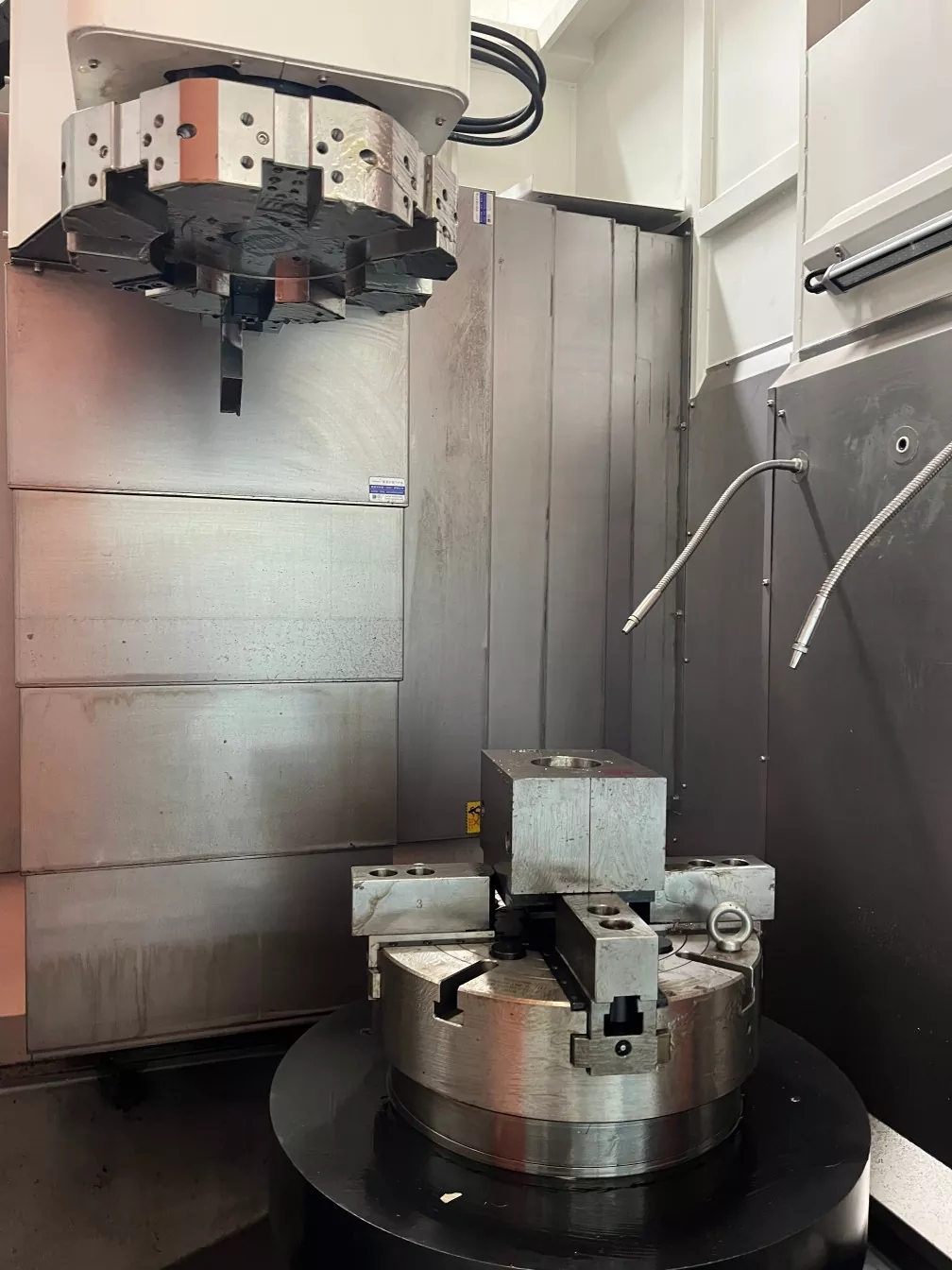

Стабилна обработка: Детайлът е естествено разположен от гравитацията, осигурявайки стабилен режещ пръстен, за да се осигури обработка с висока точност. Сдвоено с немската кула Schott, 80 вертикални инструмента за машинно CNC има висока точност, прецизно позициониране и силна твърдост.

И двете оси (XZ) използват тежкотоварни ролкови коловози от 55 мм и винтови пръти от 50 мм, поддържани от шест тежкотоварни плъзгачи

Подходящ за обработка на части с големи външни диаметри и тежки тежести.

Основата на машинния инструмент е почти квадратна, с висока твърдост, намалявайки влиянието на деформацията и движението.

Параметър на продукта （Спецификация）

Капацитет за обработка	LC60	LC80
Завъртете тялото на леглото	Φ700	Φ850
Най -голямата обработка на диаметъра	Φ600	Φ800
Шпиндел
Нос на шпиндела	A2-8	A2-11
Бар бленда	Φ86	Φ60
Скорост на шпиндела	0-2000
Механична точност
Повторете точността на позициониране	± 0,008
Вретено изстрелване	≤0.008/100 мм
Шпиндел конус	≤0.008/100 мм
X, Z Crosshair	≤0.008/100 мм
X/z оста бързо движеща се скорост	24м/мин
Аксиален удар
X-ос инсулт	500 мм
Z-ос инсулт	750 мм
Мощност на двигателя
Шпиндел (серво) и мотор	15kW
X ос (серво) и мотор	2.9kw
Z ос (серво) и мотор	2.9kw
Измиване
Измиване	8 работни станции с 380 тави с инструменти
Други
Тегло	9000 кг	11000 кг
Механични размери	245023302650

ПРОДУКТНО ПРОДУКТ И ПРИЛОЖЕНИЕ

Тежка и големи части за обработка на части, като шахти, зъбни колела, главини на колелата и др., Се използват широко в индустрии като тежки машини, производство на машини, добив и извличане на нефт. Полетата, изискващи висока точност, като аерокосмически компоненти, изискват изключително висока точност на обработка и качество на повърхността. Производство на големи форми и компоненти на оборудването: Поставяне на сложните форми и изискванията с висока точност на големи компоненти, като производство на плесени и оборудване за производство на електроенергия.
