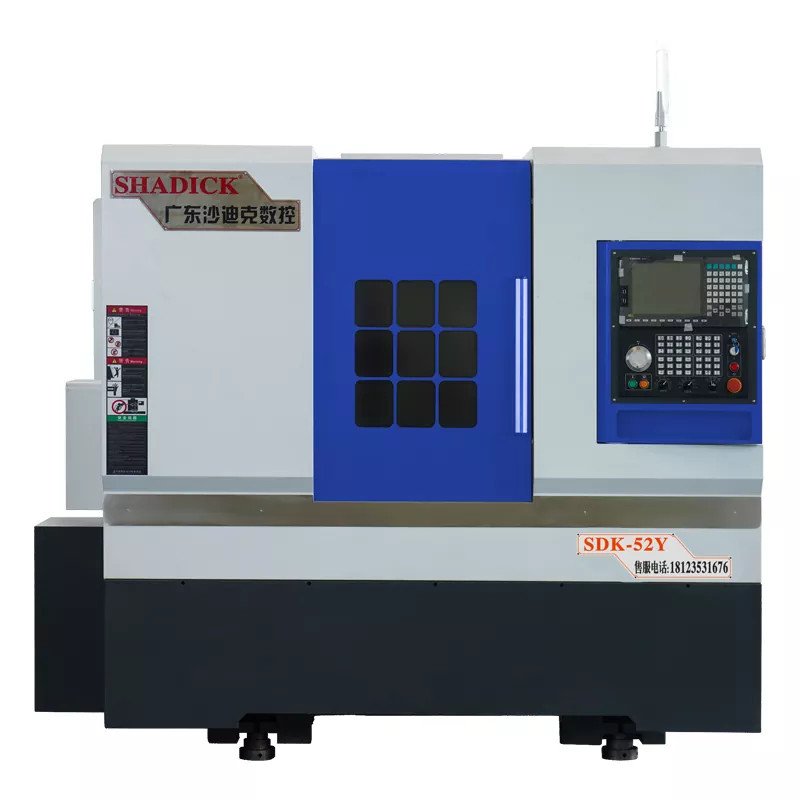

52-Тейлсток завой композитна CNC машина

Shadick 52-Tailstock Turn-Mill Composite CNC машина може да бъде гъвкаво конфигурирана с обикновен или програмируем хидравличен опашки според нуждите на клиента. Обикновеният хидравличен опашки е лесен за работа, но гъвкавостта и точността му са ограничени; Програмируемото хидравлично опашка, от друга страна, разчита на усъвършенстван контрол на програмирането, за да постигне висока точност и гъвкава обработка, отговаряща на сложните изисквания.

Изпратете запитване

Описание на продукта

Y-оста на мощната кула на композитната CNC машина Shadick 52-Tailstock се контролира от 4 линейни водачи или двойни втвърдени ръководства, което значително подобрява прецизността и високата твърдост.

Той е оборудван с програмируем хидравличен опашки. Само с едно натискане на бутон можете да разширите или приберете опашката, което улеснява затягането на детайлите. Той има двустепенна контрола (бърз и бавен).

Той има функция от обработка на четири оси за завъртане, смилане, пробиване, потупване и т.н., и може да завърши пробиване и потупване по краищата на вала на части.

Захранващата кула може да се използва за машинни части с висока реалност. Истинската захранваща глава Y-ос може да се комбинира с функцията на съединението на въртене към машинни сложни части.

Той може да извърши голяма прецизна обработка на мащаб на части от стомана и неръждаема стомана, както и пробиване и потупване по краищата на вала. Машината с опашка може да обработва части с дълъг вал.

Отстрани има модул за функционални инструменти, който може да изпълнява функции като пробиване, потупване и фрезоване, което позволява прецизно пробиване и фрезоване на различни части на вала.

Моторът на захранването има мощност 5,5 kW и е оборудван със самостоятелна охлаждаща система. Максималната му скорост на въртене може да достигне 8000 оборота в минута. Той може да извърши денонощна обработка, без да прегрява или задейства аларма.

Параметър на продукта (спецификация)

Капацитет за обработка	52y
Завъртете тялото на леглото	Φ500
Най -голямата обработка на диаметъра	Φ350
Шпиндел
Нос на шпиндела	A2-6
Бар бленда	Φ52
Скорост на шпиндела	0-6000
Механична точност
Повторете точността на позициониране	± 0,005
Вретено изстрелване	≤0.005/100mm
Шпиндел конус	≤0.005/100mm
X, Z Crosshair	≤0.005/100mm
X/z оста бързо движеща се скорост	24м/мин
Пътуване на опашната седалка
Спецификация на опашката в ръкава	5##
Пътуване на опашната седалка	420 мм
Метод за движение на опашната седалка	плъзгач
Най -високо разстояние на Чък	450 мм
Обхват на налягането на опашката	5-20 килограма
Топ маршрут	120 мм
Конструкция на опашната седалка	Прецизен тип ръкав
Аксиален удар
X-ос инсулт	260 мм
Z-ос инсулт	520 мм
Y-ос инсулт	± 45 мм/± 50 мм
Мощност на двигателя
Шпиндел (серво) и мотор	11kW
X ос (серво) и мотор	3.1kw
Z ос (серво) и мотор	3.1kw
Y ос (серво) и мотор	2.4kw
Мотор на захранване	5.5kW
12- Трудна на станция (BMT45)	Крал CNC от Тайван, Китай
Power Head 0 - степен	2
Power Head 90 - степен	2
Други
Тегло	3700 кг
Механични размери	285017802040

Функция и приложение на продукта

Съставният машинен инструмент Turn-Mill по своята същност се отличава с висока ефективност и многофункционалност. Той е в състояние да изпълнява различни задачи за обработка в едно затягане, което го прави изключително подходящ за производствените индустрии, които изискват ефективно производство. Той е приложим за обработката на дълга ос в индустрии като автомобилни части, трансмисионна индустрия и производство на вятърна енергия.

Подробности за производството

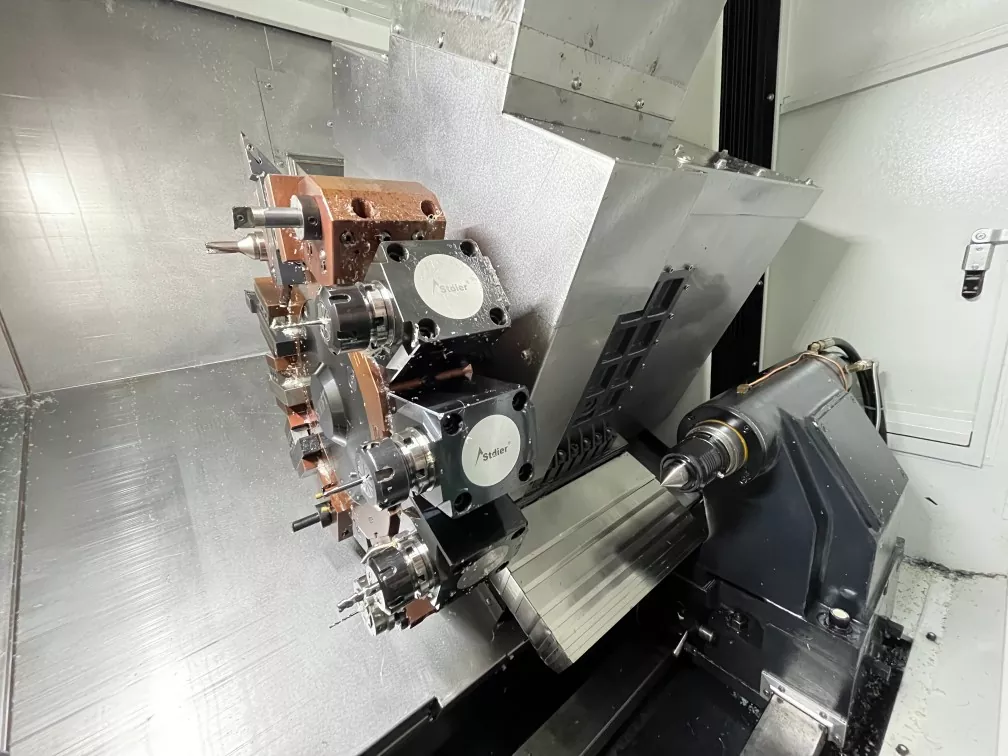

52-ТЕЛСТАКОК КОМПОСИТЕН КОМПОЗИТЕН КОМПОЗИТЕН МАШИНА ВЪТРЕШЕН СТРУКТУРА НА МАЗИЧЕН ТРЪСТ ， BMT55 Серво управлявана кула подобрява надеждността на индексирането и гарантира високата твърдост по време на смилане.
