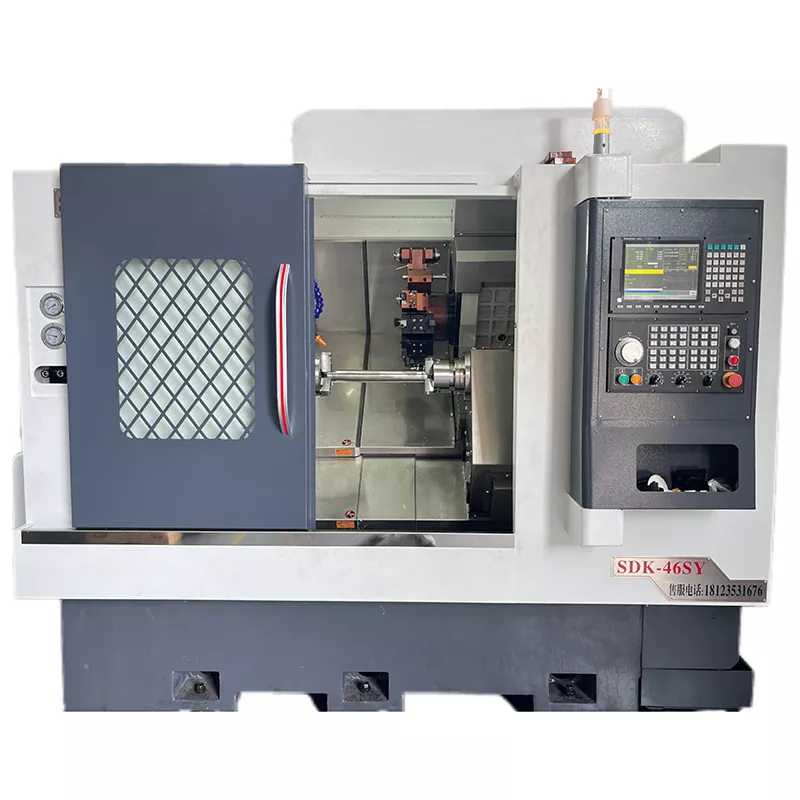

Инструменти за машинна машина с двойни шпиндела едно турре

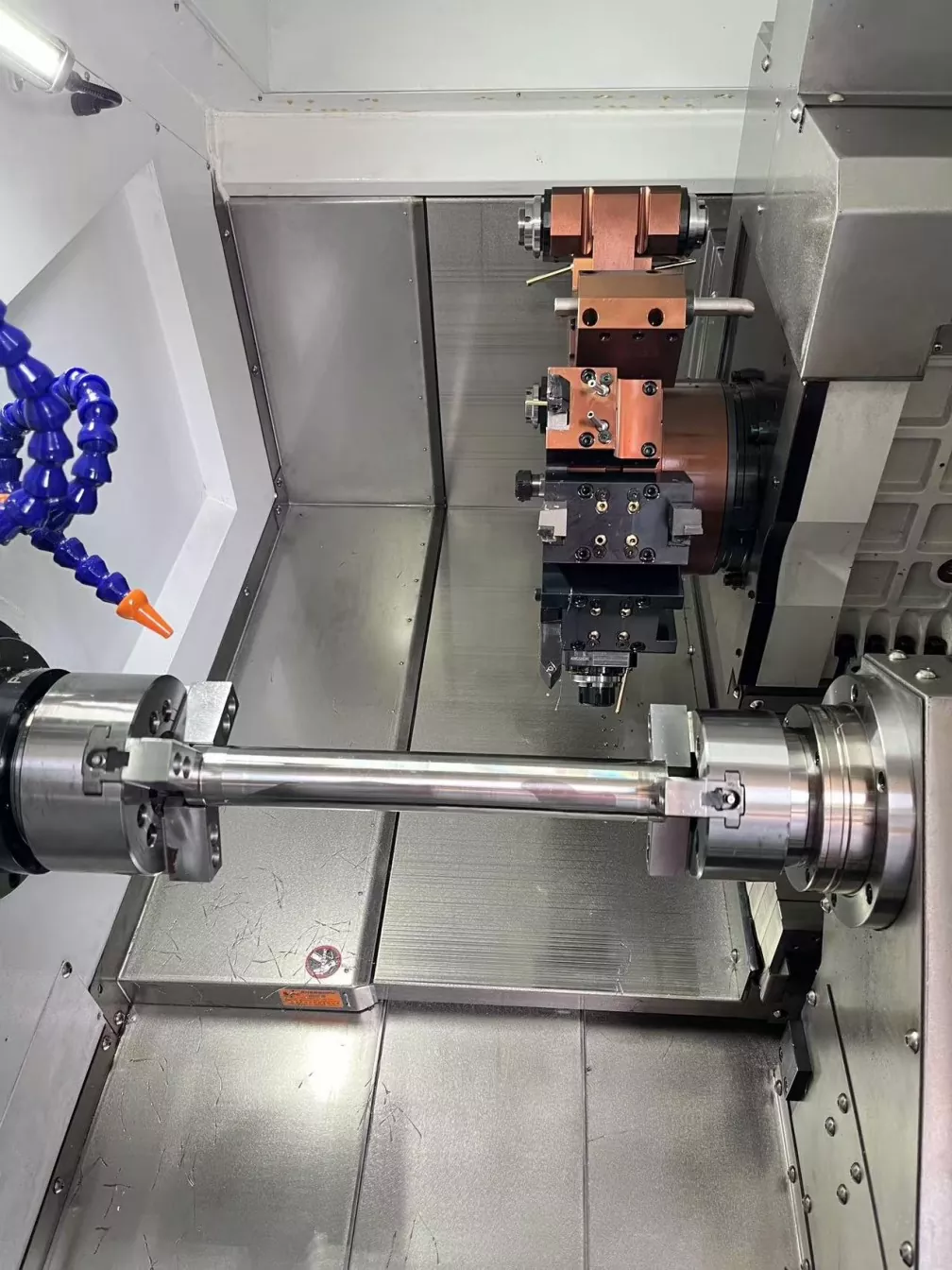

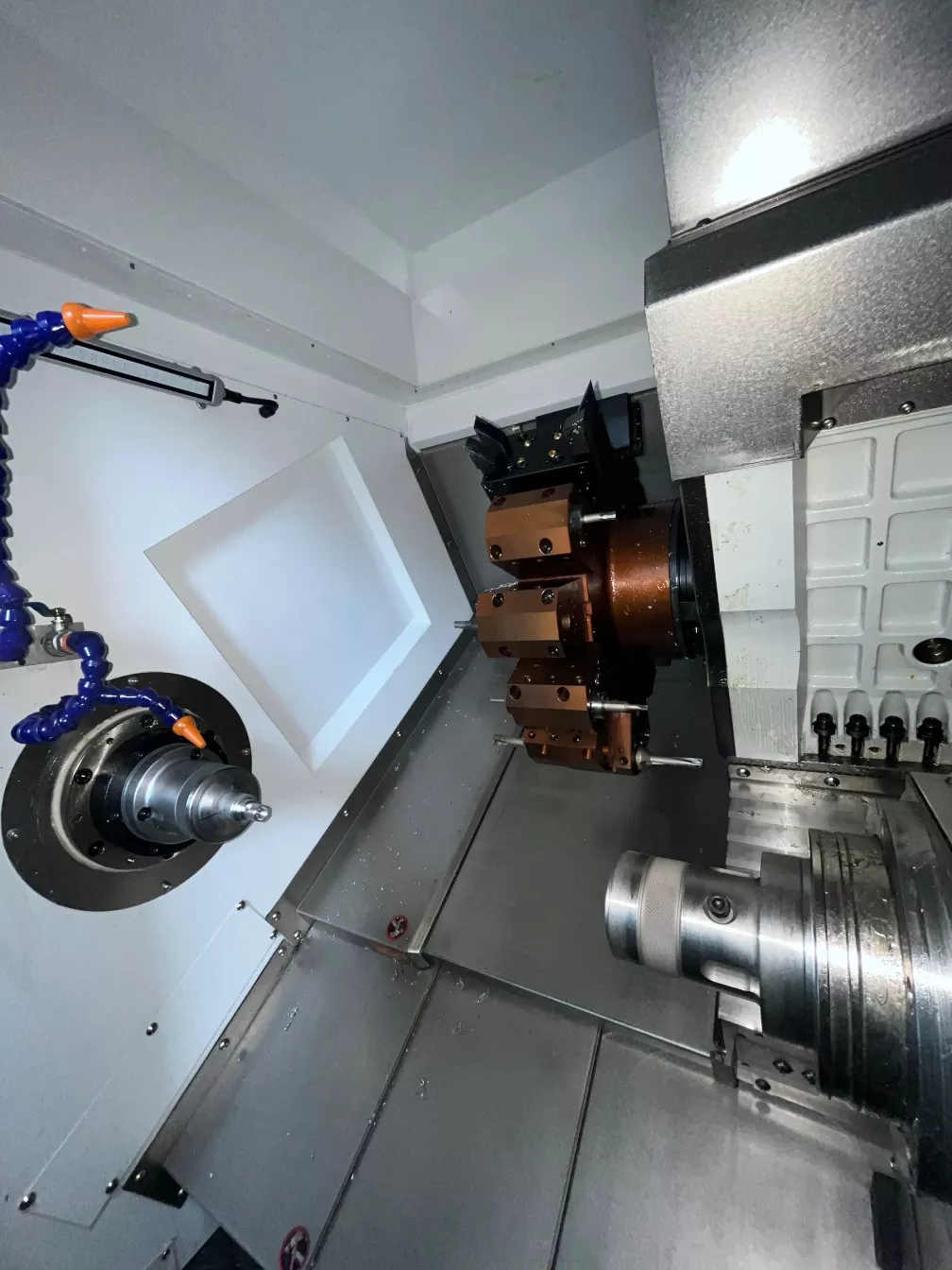

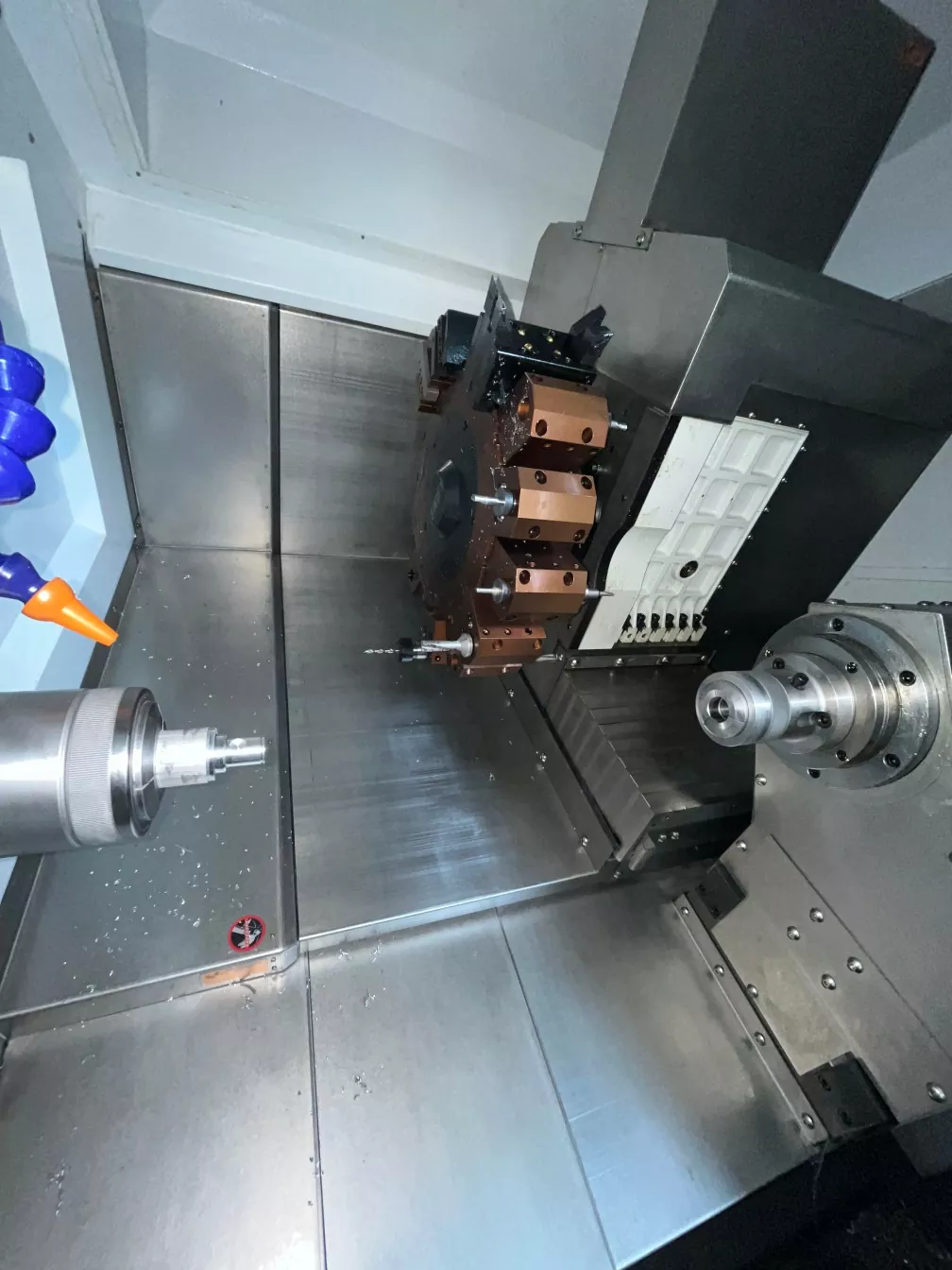

Двойно шпиндела едно турреща CNC машинна инструменти ， Както подсказва името, машинният инструмент е оборудван с два шпиндела и кула. Леглото на този тип машинен инструмент обикновено е оборудвано с рамка на шпиндела на детайла и рамка на шпиндела на детайла, както и с подвижна кула. Градната рамка на шпиндела на детайла и рамката на шпиндела на детайла се използват съответно за затягане и обработка на детайли, докато държачът на инструмента е отговорен за операциите по рязане.

Изпратете запитване

Описание на продукта

В сравнение с традиционните стругове на ЦПУ, машинните инструменти с двойно шпиндел с едно турт CNC имат по-висока степен на автоматизация. Той може да постигне автоматизирана обработка чрез програмиране, намаляване на ръчната намеса и грешки и подобряване на точността и стабилността на обработката. Кулата може да бъде инсталирана на плъзгащата се железопътна седалка с изместване нагоре и надолу, ляво и дясно, така че да се премести в съответното положение според изискванията за обработка. Придвижвайки кулата, машинният инструмент може да завърши обработката на двата края на детайла, като допълнително подобрява гъвкавостта на обработката.

Параметър на продукта （Спецификация）

Капацитет за обработка	46Sy
Завъртете тялото на леглото	Φ500
Най -голямата обработка на диаметъра	Φ350
Максималната дължина на обработката	400 мм
Шпиндел
Нос на шпиндела	A2-5
Бар бленда	Φ45
Скорост на шпиндела	0-4500
Спомагателен мотор на вретено	A2-4 (моторен шпиндел)
Бар бленда	Φ36
Скорост на шпиндела	0-5000
Механична точност
Повторете точността на позициониране	± 0,005
Вретено изстрелване	≤0.005/100mm
Шпиндел конус	≤0.005/100mm
X, Z Crosshair	≤0.005/100mm
X/z оста бързо движеща се скорост	24м/мин
Аксиален удар
X-ос инсулт	220 мм
Z-ос инсулт	420 мм
Пътуване y-ос	± 45 мм/± 50 мм
Мощност на двигателя
Шпиндел (серво) и мотор	7.5kw
X ос (серво) и мотор	3.1kw
Z ос (серво) и мотор	3.1kw
Y ос (серво) и мотор	2.4kw
Измиване
Измиване	BMT45/55
Други
Тегло	4200 кг
Механични размери	245017502120

ПРОДУКТНО ПРОДУКТ И ПРИЛОЖЕНИЕ

Инструментите за едно турт с двойно шпинделни CNC се използват широко при обработването на части в индустрии като ролки, спортно оборудване, селскостопански машини и автомобилни компоненти. Тези индустрии имат високи изисквания за точност на обработка и ефективност на частите, а двойните шпинделски инструменти за единична кула CNC са идеалният избор за задоволяване на тези нужди.
